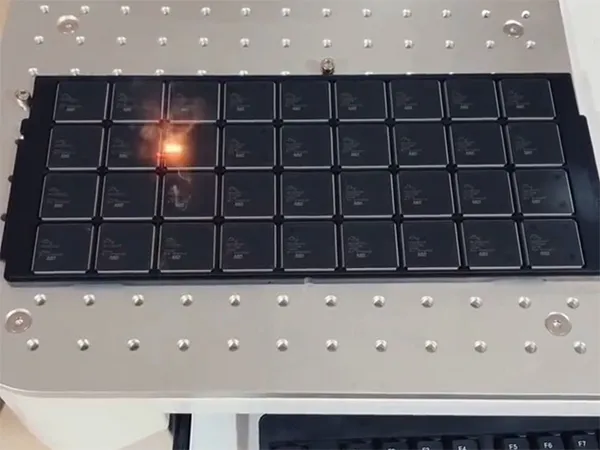

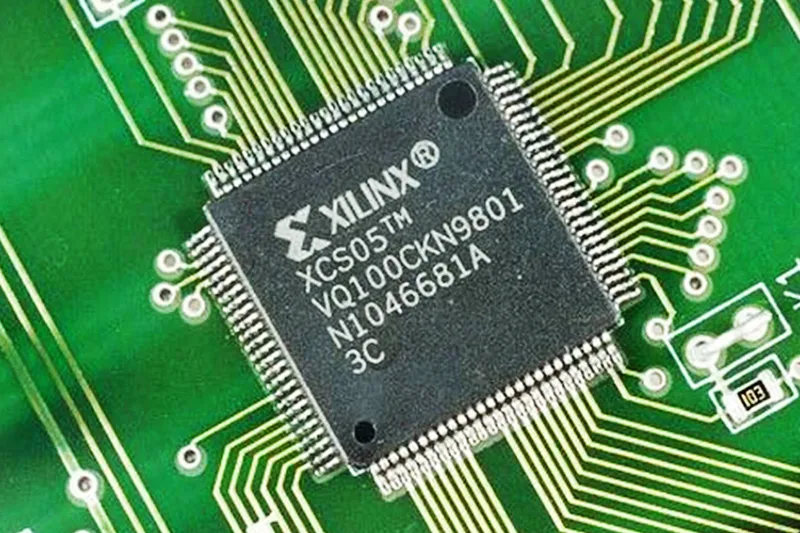

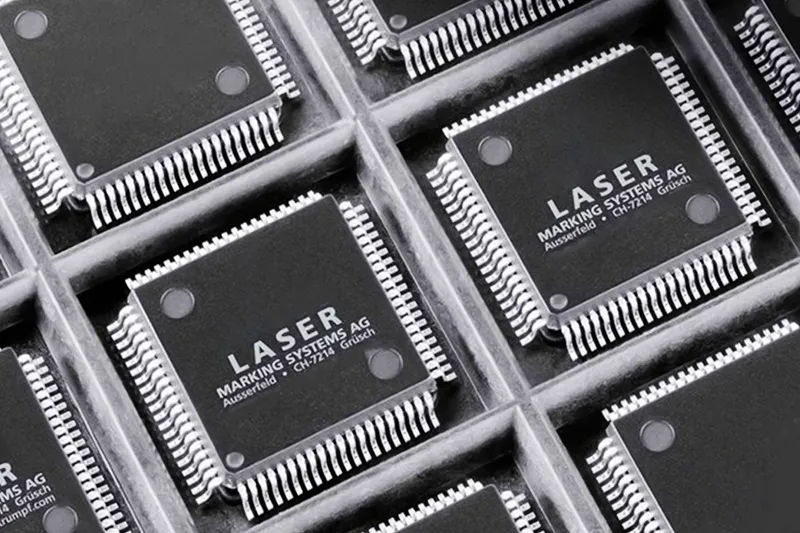

Laser Marking of High-Precision Electronic Chips
Applications: Wafers, integrated circuits, memory chips, sensors.
- Unique traceability ID
- Parameter identification
- Security certification
- Calibration marks

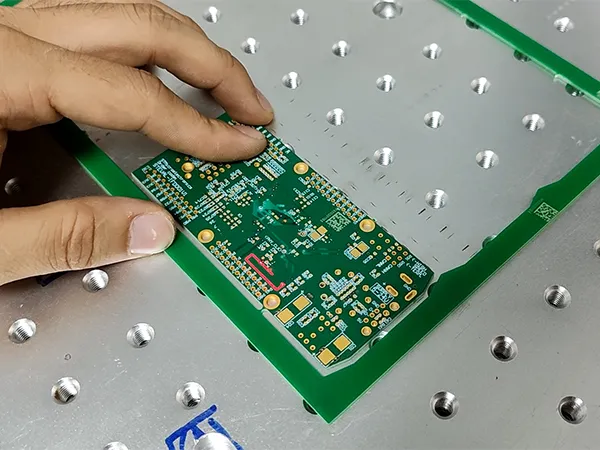

Laser Marking of Printed Circuit Board (PCB)
Applications: Multi-layer circuit boards, flexible circuits (FPC), HDI boards.
- Component identifiers
- Traceability information
- Functional identification
- Error-proofing marks

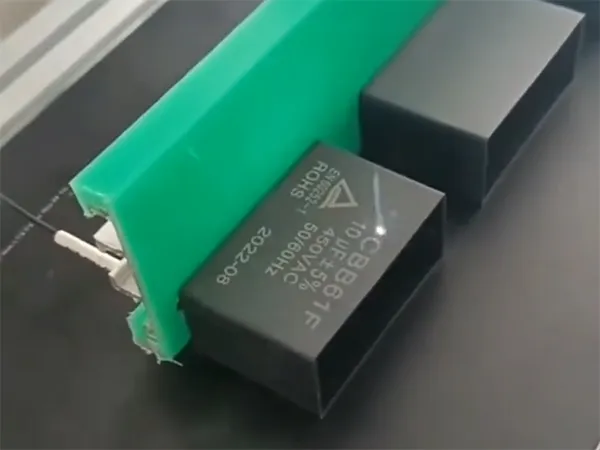

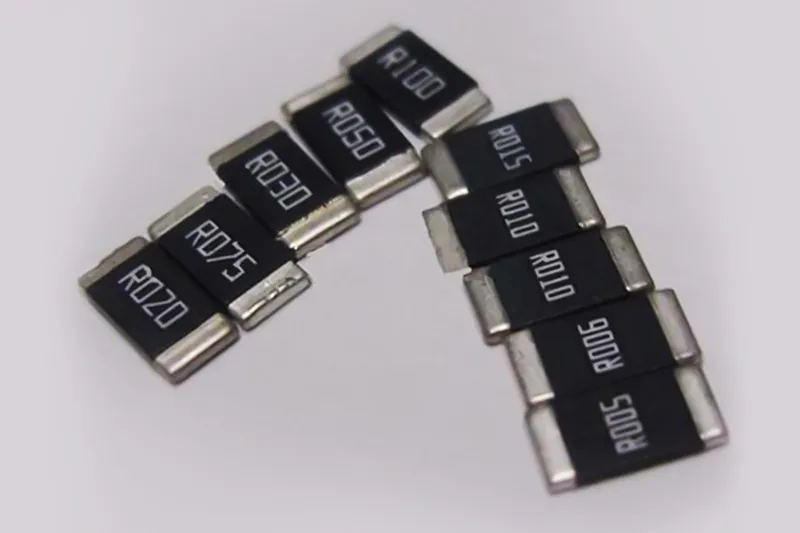

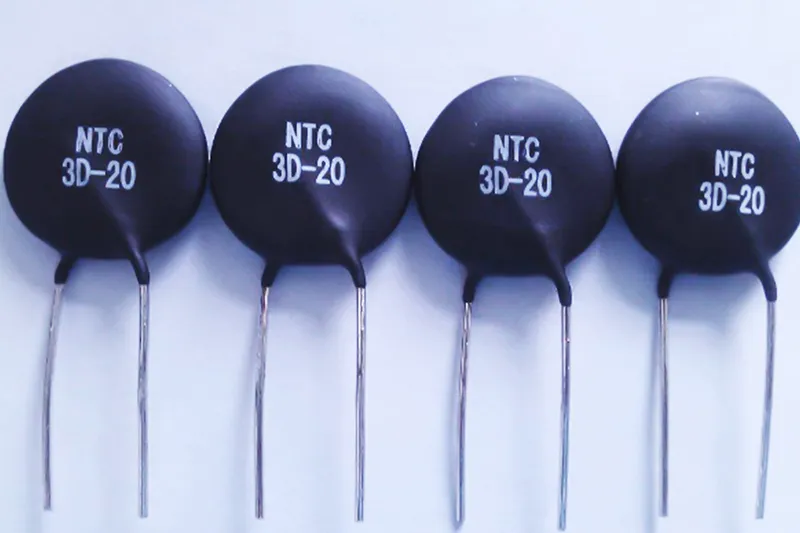

Laser Marking of Electronic Components
Applications: Resistors/capacitors/inductors, diodes/transistors, connectors.
- Parameter identification
- Traceability system
- Safety warnings
- Customized identification

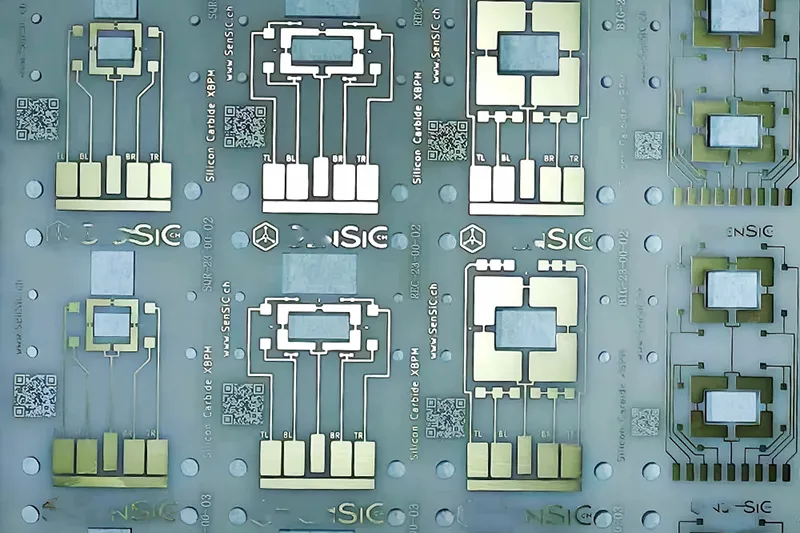

Laser Marking and Engraving of Semiconductors
Applications: SiC wafers, GaN devices, photonic integrated circuits.
- Wafer scribe lane marking
- Doping area identification
- Photonic device inscription
- Recycling symbols
